арт. 4258

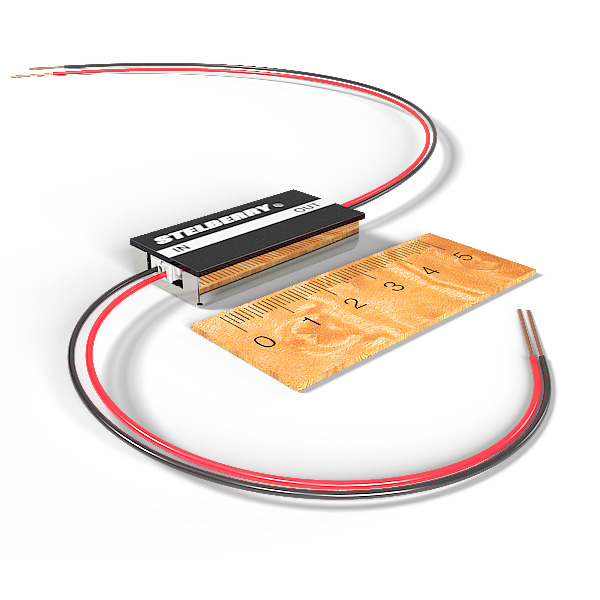

Фильтр питания Stelberry MX-110 построен на пассивных
Фильтр питания Stelberry MX-110 построен на пассивных
Подробности
1 000 руб.
/шт Много
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина, оптовую цену запрашивайте у менеджеров.
Описание
Фильтр питания Stelberry MX-110 построен на пассивных элементах. Благодаря повышенному коэффициенту фильтрации эффективно справляется с подавлением помех питания активных микрофонов, в тех случаях, когда монтаж уже произведен, а аудиосигнал с микрофонов приходит с большими помехами, наведенными по цепям питания. Достоинствами этого фильтра, являются повышенная фильтрация и простое подключение фильтра к микрофону.
Фильтр питания с повышенным коэффициентом подавления помех Stelberry MX-110 применяется как фильтр помех в цепи питания активного микрофона, где простой фильтрации недостаточно, для исправления питания микрофона после неудачной прокладки кабеля рядом с источниками помех, для подавления помех, возникающих при использовании бюджетных импульсных источников питания.
Stelberry MX-110. Подключение фильтра питания к микрофону
Подключение фильтра питания Stelberry MX-110 к микрофону производится просто. Фильтр питания подключается в разрыв цепи питания активного микрофона. Входной «IN» черный провод фильтра подключается к общему «минусовому» проводу источника питания. Выходной «OUT» черный провод фильтра подключается к черному «общему» проводу микрофона. Входной «IN» красный провод фильтра MX-110 подключается к «плюсовому» проводу источника питания. И выходной «OUT» красный провод MX-110 подключается к «плюсовому» красному проводу питания активного микрофона.
Фильтр питания Stelberry MX-110 может располагаться на выходе импульсного источника, если питание и аудиосигнал активного микрофона проходят в едином кабеле. Либо, если аудиосигнал микрофона передается отдельным кабелем, то непосредственно рядом с активным микрофоном. Возможен также вариант расположения двух фильтров MX-110 - на выходе источника питания, и на входе питания микрофона.
Фильтр питания с повышенным коэффициентом подавления помех Stelberry MX-110 применяется как фильтр помех в цепи питания активного микрофона, где простой фильтрации недостаточно, для исправления питания микрофона после неудачной прокладки кабеля рядом с источниками помех, для подавления помех, возникающих при использовании бюджетных импульсных источников питания.
Stelberry MX-110. Подключение фильтра питания к микрофону
Подключение фильтра питания Stelberry MX-110 к микрофону производится просто. Фильтр питания подключается в разрыв цепи питания активного микрофона. Входной «IN» черный провод фильтра подключается к общему «минусовому» проводу источника питания. Выходной «OUT» черный провод фильтра подключается к черному «общему» проводу микрофона. Входной «IN» красный провод фильтра MX-110 подключается к «плюсовому» проводу источника питания. И выходной «OUT» красный провод MX-110 подключается к «плюсовому» красному проводу питания активного микрофона.
Фильтр питания Stelberry MX-110 может располагаться на выходе импульсного источника, если питание и аудиосигнал активного микрофона проходят в едином кабеле. Либо, если аудиосигнал микрофона передается отдельным кабелем, то непосредственно рядом с активным микрофоном. Возможен также вариант расположения двух фильтров MX-110 - на выходе источника питания, и на входе питания микрофона.
